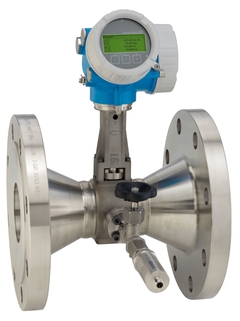

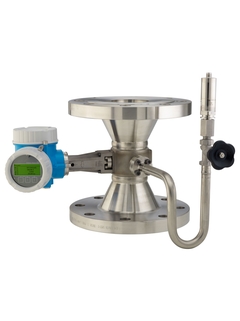

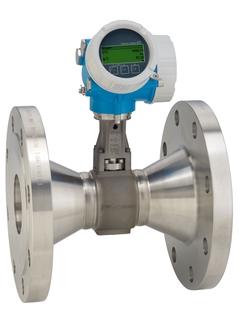

E+H涡街流量计7R2C 缩颈型

  Proline Prowirl R 200

涡街流量计

缩径型流量计仍具有最高测量精度

应用领域

Prowirl R专为小流量而设计，是可靠的能量管理解决方案。此外，其标定选项PremiumCal可确保高测量精度，从而最大限度地提高工厂效率。Prowirl R 200是真正的两线制回路供电流量计，使用经济，且能够无缝集成至现有系统中。在危险区中具有高操作安全性。Heartbeat Technology（心跳技术）始终确保过程安全。

测量原理特别适用于湿蒸汽/饱和蒸汽/过热蒸汽、气体和液体（以及低温介质）测量

专用于低流量或小流量测量

仪表特点

 内置一级或二级缩径

 最大公称口径（配管）为DN 250 (10")

 压力传感器安装灵活

 显示单元配备数据传输功能

 双腔室外壳坚固耐用

 工厂安全性：通过多项国际认证（SIL，防爆）

优势

便捷的能源管理：内置蒸汽和气体的温度及压力测量

节约成本和节省时间：出现管道缩径时无需改造现有管路

即使介质的雷诺数低至Re 10 000，流量计的测量精度仍保住不变：涡街流量计本体具有高线性度

高长期稳定性：电容式传感器无漂移，坚固耐用

接线方便：仪表配备独立接线腔，各种以太网选项

操作安全：无需打开仪表

带自校验功能：Heartbeat Technology 心跳技术

测量原理

涡街

产品标题

Flowmeter with best-in-class accuracy despite pipe reduction.

Easy energy management – integrated temperature and pressure measurement for steam and gases.

Dedicated to applications with very low flow or reduced flow.

传感器特点

节约成本和时间：出现管道缩径时无需改造现有管路。即使Re 10 000精度依旧不变：涡街流量计本体近乎线性。高长期稳定性：电容式传感器坚固耐用且无漂移。内置一级或二级缩径。最大公称口径（配管）为DN 250 (10")。

变送器特点

Cost and time savings – no pipework modifications needed for line size reduction. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.

Integrated diameter reduction by 1 or 2 line sizes. Nominal diameter (mating pipe) up to DN 250 (10"). Flexible positioning of pressure cell.

公称口径范围

DN 25...250 (1...10")

接液部件材质

测量管：1.4408 (CF3M)

DSC传感器：1.4435 (316/316L)

连接部件：1.4404 (F316/F316L)

测量变量

体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

最大测量误差

体积流量（液体）：±0.75 %

体积流量（蒸汽、气体）：±1.00 %

质量流量（液体）：±0.85%

质量流量（蒸汽、气体）：±1.7 %

测量范围

液体：0.26...545 m³/h (0.15...321 ft³/min)

取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)

蒸汽、气体：3.6...7262 m³/h (2.12...4274 ft³/min)

取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压

最大过程压力

PN 40、Cl. 300、20K

介质温度范围

标准型：–40...+260 °C (–40...+500 °F)

高温/低温型（可选）：–200...+400 °C (–328...+752 °F)

高温/低温型（特殊选型）：–200...+450 °C (–328...+842 °F)

环境温度范围

一体式（标准）：–40...+80 °C (–40...+176 °F)

一体式（可选）：–50...+80 °C (–58...+176 °F)

分体式（标准）：–40...+85 °C (–40...+185 °F)

分体式（可选）：–50...+85 °C (–58...+185 °F)

传感器外壳材质

传感器接线盒：铝合金AlSi10Mg涂层；1.4408 (CF3M)

变送器外壳材质

铝合金AlSi10Mg涂层：1.4404 (316L)

防护等级

一体式仪表：IP66/67, type 4X

分体式传感器：IP66/67, type 4X

分体式变送器：IP66/67, type 4X

显示/操作

四行背光显示，触摸键操作（外部操作）

通过现场显示屏和调试软件设置

提供分离型显示单元

输出

4...20 mA HART（无源）

4...20 mA（无源）

脉冲/频率/开关量输出（无源）

输入

4...20 mA (无源信号)

数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus

电源

12...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量输出）

12...30 VDC（4...20 mA HART，4...20 mA）

12...35 VDC（4...20 mA HART，脉冲/频率/开关量输出，4...20 mA输入）

9...32 VDC（PROFIBUS PA，脉冲/频率/开关量输出）

防爆认证

ATEX、IECEx、cCSAus、TIIS

产品安全性

CE认证、C-Tick认证

功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）

船级认证和证书

ABS、LR、BV

压力认证和证书

PED、CRN、AD 2000

材料证书

3.1材料证书

NACE MR0175/MR0103、PMI（特殊选型）、焊接测试符合ISO 15614‐1标准，类同ASME IX（特殊选型）
